Im Nachfolgenden wird eine Fallstudie vorgestellt, die für die GPD 2007 in Tampere erarbeitet wurde. Ziel war es, die Möglichkeiten von Design und Funktion in Bauglas aufzuzeigen. Zwei der Siebdruck-Partner, Sefar und Frintrup, spielten dabei entscheidende Rollen.
Die Ansprüche an die Verwendungsmöglichkeiten von Glas im Architekturbereich werden immer anspruchsvoller. Glassfassaden müssen außer einer der Umgebung angepassten Dekorierung auch verschiedenste Funktionen erfüllen.
Technisch verfügbare Möglichkeiten, Funktionalität und Dekoration zu vereinen, d.h. Sicherheits- und ästhetische Anforderungen zu kombinieren verlangt von den Herstellern eine enge Zusammenarbeit, damit die Anforderungen erfüllt werden können. In dieser Fallstudie werden nicht technische Details besprochen. Ziel der Arbeit ist es, aufzuzeigen, welche Prozessschritte in welcher Reihenfolge getätigt wurden. Verdruckt wurden organische und anorganische Farb-systeme sowie Silberleitpasten. Die Kombination dieser Systeme stellte die große Herausforderung in diesem Projekt dar.
Radardämpfung
Druck mit Silberleitpaste
Alarmschleife
Einbrennprozess
Spiegeldruck
Firmenlogos 4-Farbendruck mit organischen Farben
Lamination
Einlaminierung der PRIVA LITE® Folie

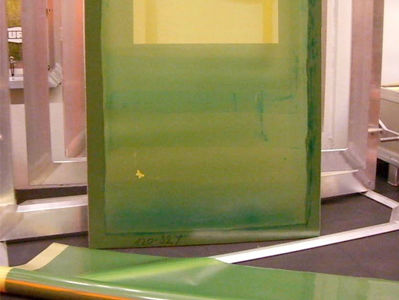

Eine Grundvoraussetzung für ein perfektes Druckresultat ist eine perfekte Druckform. Die einzelnen Druckschritte haben deshalb innerhalb sehr enger Toleranzen zu erfolgen. Aus diesem Grund wurde SEFAR® PCF, ein vorbeschichtetes Siebdruckgewebe verwendet. SEFAR®PreCoated Fabrics durchlaufen einen industriellen Beschichtungsprozess, zuverlässig und nach Qualitätssicherungsnormen. Parameter wie Gewebedicke, Schichtaufbau (EOM), Rauigkeit (Rz) sind standardisiert, reproduzierbar und innerhalb minimaler Industrie-Toleranzen.
Eine weitere Grundvoraussetzung für die professionelle Druckformenherstellung ist die Standardisierung und Reproduzierbarkeit des gesamten Produktionsprozesses. Die Erreichung enger Toleranzen im Druckprozess können nur gewährleistet werden, wenn der gesamte Arbeitsprozess standardisiert und somit reproduzierbar ist.
Zuerst werden zwei Funktionen eingedruckt: „Contra Radar“ und eine Alarmschleife. Diese beiden Funktionen erfüllen später Sicherheitsaufgaben im Gesamtverbund des Glases.

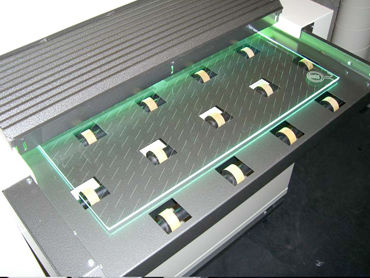

“Contra radar” wird wie folgt definiert: Linien, die mit einer Breite von 80 – 100 Mikron in exakt festgelegten Winkeln, Abständen und Unterbrechungen gedruckt werden. Dieser Druck erfolgt mit einer Silberleitpaste, die einen hohen Anteil an Silberpartikeln enthält. Glaspanelen, die mit dieser Funktion bedruckt sind, werden zur Abschirmung hoher Gebäude in Flughafennähe verwendet.
Die zweite Funktion beinhaltet die Alarmschleife, eine Einbruchsicherung. Im ersten Druckprozess wird mit Silberleitpaste die Alarmschleife aufgedruckt. Diese wird im Anschluss daran mit einem Isolationsdruck abgedeckt. Diese Applikation wird auf Gläsern aufgebracht, die für die Sicherung von Gebäuden benötigt werden.
Mit dem „one way mirror print“ haben wir die erste Dekoration realisiert. Zum einen können die vorgängig gedruckten Funktionen visuell verborgen werden, zum anderen haben wir den Effekt, dass durch diesen Dekordruck das Einsehen in den Raum/Gebäude massiv (über 50%) reduziert wird und zusätzlichen durch den Spiegeleffekt erschwert wird, jedoch von innen nach außen eine eingeschränkte Sicht vorhanden ist. Zudem kann über den „one way mirror print“ die Absorption und Reflexion des Tageslichtes im Innenraum gesteuert werden. Dabei können klimatische Raumkonditionen so gesteuert werden, dass Heiz- und Klimasteuerungssysteme kostenoptimiert realisiert werden können.
In der Produktionsreihenfolge muss folgendes beachtet werden: Besteht die Spiegelfarbe auf organischer Basis, müssen die vorgängig applizierten keramischen Farben und die Silberleitpaste eingebrannt werden, und erst danach wird das organische Silber gedruckt. Bei anorganischen Farben kann zuerst gedruckt und dann eingebrannt werden.
Zusätzlich wird nach dem Spiegeldruck ein punktgenauer Schwarzdruck hinterlegt, sodass die Spiegelung gewährleistet ist. Dieses Punkt auf Punkt Drucken bedingt eine präzise Druckform, sodass die enge Toleranz von bis max. 0,1mm Versatz eingehalten werden kann.
Nach diesen ersten Druckprozessen und dem abschließenden Einbrennen der Farben, das heißt, die Farben werden mit der Glasoberfläche verschmolzen und sind so permant geschützt vor äußeren Einflüssen, drehen wir das Glas für den nachfolgenden Druckprozess um – oder in der Sprache der Technik, Seite zwei.
Firmenlogos, Firmenbeschriftungen, Werbung aller Art, können sowohl mit organischen wie auch anorganischen Farbsystemen aufgebracht werden. Da diese Firmenlogos, wie sie in unserem Beispiel realisiert wurden, über dem „one way print“ gedruckt wurden, wird eine sehr schöne dreidimensionale Tiefenwirkung erzielt. Auch diese mehrfarbigen Siebdrucke werden mit vorbeschichtetem Siebdruckgewebe und einwandfrei gefertigten Druckträgern realisiert, nebst der Präzision ist dabei auch die Passergenauigkeit und Maßhaltigkeit entscheidend.
Nach Abschluss aller Druckapplikationen wird aus der gedruckten sowie einem zweiten Einscheibensicherheitsglas das Verbundsicherheitsglas hergestellt. Dabei wird zwischen den beiden Scheiben eine PVB-Folie eingelegt. Das ganze „Sandwich“ wird in einer Autoklave bei definierter Zeit, Temperatur und Druck zusammen laminiert. Ein kritischer Punkt in diesem Prozess stellt dar, dass verhindert werden muss, dass Luft in diesem “Glas-Sandwich” eingeschlossen wird. Luftblasen haben einen negative Einfluss auf die Stärke des Verbund-sicherheitsglases.
Um einen weiteren Effekt in unser Glas einzubinden, wird ein zweiter Glasverbund hergestellt. Speziell an diesem Verbund ist, dass nicht eine PVB-Folie einlaminiert wurde, sondern eine PRIVA LITE® Folie – eine Folie die über Stromzufuhr so aktiviert werden kann, dass von Klarsicht auf Matt umstellt wird. Somit können Räumlichkeiten zum Beispiel an Meetings etc. von Außen nicht mehr eingesehen werden. Sobald ein Meeting beendet ist, kann die Folie wieder deaktiviert werden und wechselt dabei von Matt auf klare Durchsicht.
Der letzte Arbeitsschritt dieser Fallstudie bestand daraus, aus den beiden vorgefertigten Verbundgläsern das Isolierglas, das fertige Produkt, herzustellen. Dabei wird ein so genannter „Spacer“, eine Isolationskomponente, zwischen die beiden Verbundgläser einlaminiert.
Nur ein gut eingespieltes Team aus verschiedensten Marktteilnehmern mit dem Wissen, richtungsgezielter Forschung und Entwicklung sowie der dazu notwendigen Produktionsinfrastruktur ist in der Lage, eine solch komplexe Lösung zu realisieren. Dabei ebenso wichtig sind laufende, gut organisierte Kommunikation und Interaktion. Seitens der Siebdruck-Partner waren dabei:
Sefar AG Entwicklung und Produktion von SEFAR® PCF, dem industriell
H. Frintrup GmbH Layout, grafische Arbeiten, Druckformenherstellung und Druckprozess
Weitere Mitglieder im Projektteam waren: SGGD FEB (Glaslieferung, Layout der Radardämmung, Laminierung) und Kinon (Layout Alarmschleife, Einbrennprozess, Lieferung der PRIVALITE®- Folie).
